అధిక నాణ్యత మరియు మన్నికైన సోలార్ ప్యానెల్ రూఫ్ మౌంట్ సరఫరాదారు
Topfencesolar R&D మరియు సోలార్ ప్యానెల్ రూఫ్ మౌంట్ సిస్టమ్ల రూపకల్పనలో అగ్రగామిగా ఉంది. మేము వృత్తిపరంగా వన్-స్టాప్ సౌర పరిష్కారాలను అందిస్తున్నాము. మా వ్యవస్థలు ఉన్నాయిఫ్లాట్ రూఫ్ సోలార్ ప్యానెల్ మౌంటు, మెటల్ రూఫ్ మౌంటు సిస్టమ్, గ్రౌండ్ సోలార్ మౌంటు సిస్టమ్, కార్పోర్ట్ సోలార్ సిస్టమ్, BIPV సోలార్ రూఫ్ సిస్టమ్, మరియు అగ్రివోల్టాయిక్స్ సోలార్ సిస్టమ్.
ఇప్పటికే ఉన్న భవనాల పైకప్పుపై నేరుగా సౌర విద్యుత్ కేంద్రాన్ని నిర్మించడం మరియు అదనపు భూమిని ఆక్రమించాల్సిన అవసరం లేదు. ఈ రోజుల్లో ఇది ఒక ప్రసిద్ధ పట్టణ శక్తి పరివర్తన పరిష్కారం. పైకప్పు సౌర వ్యవస్థ సౌర నిర్మాణాలను బాగా కలపడం మరియు పైకప్పు పూర్తి మరియు సమగ్ర నిర్మాణాలు.
సోలార్ ప్యానెల్స్తో ఎలాంటి పైకప్పులను అమర్చవచ్చు?
పైకప్పు వర్గం:
|
టైల్ రూఫ్ |
మెటల్ పైకప్పు |
తారు పైకప్పు |
కాంక్రీటు పైకప్పు |
|
|
|
|
|
స్టాండింగ్ సీమ్ రూఫ్, ముడతలు పెట్టిన ప్లేట్ మొదలైన మెటల్ పైకప్పులు.
చెక్క పుంజంతో పిచ్డ్ టైల్ రూఫ్ దిగువన
పిచ్డ్ లేదా ఫ్లాట్ తారు పైకప్పు
సిమెంటింగ్ రకం కాంక్రీటు పైకప్పు
మరిన్ని వర్గాలు…
1. మెటల్ పైకప్పు కోసం, పైకప్పు పరిమాణాన్ని కొలిచండి. సిస్టమ్ క్రింద ఉన్న మీ ప్రస్తుత పైకప్పు పరిమాణ వివరాల ఆధారంగా రూపొందించబడింది.
2. Topfencesolar ఇంజనీర్ బృందం తదనుగుణంగా పైకప్పుల కోసం ఉత్తమ పరిష్కారంతో సరిపోలుతుంది.
a. మెటల్ రూఫ్ హెచ్ రైల్స్ ఆప్టిమైజ్డ్ సిస్టమ్తో రూఫ్ క్లాంప్లను ఎంచుకుంటుంది, సులభమైన మరియు వేగవంతమైన ఇన్స్టాలేషన్.

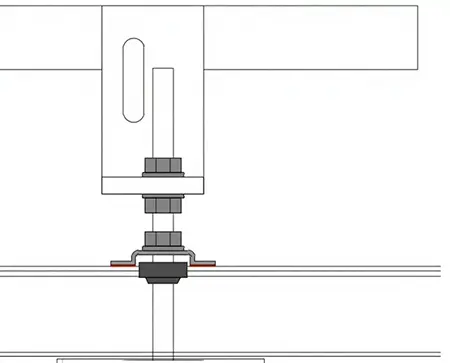

బి. ముడతలుగల మెటల్ పైకప్పు కోసం బోల్ట్ వ్యవస్థతో L-అడుగులు.

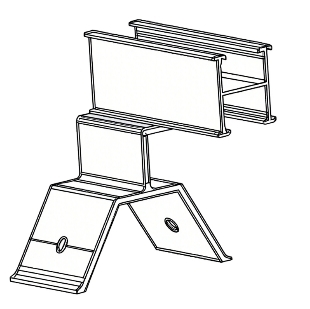

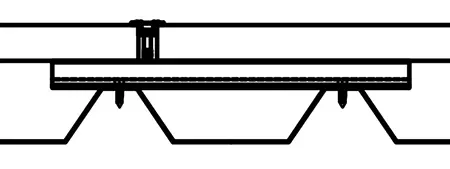

సి. మినీ రైలు వ్యవస్థ లోడింగ్ బరువును చిన్నదిగా చేయడానికి నిర్మాణాన్ని ఆప్టిమైజ్ చేసింది.

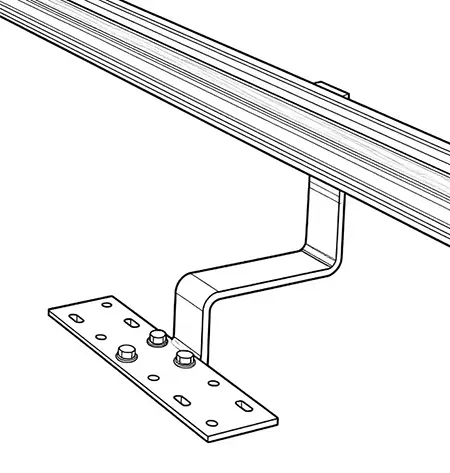

డి. టైల్ రూఫ్లు, మేము రూఫ్ హుక్ / టూ హెడ్స్ బోల్ట్లు + రైల్ సిస్టమ్ని ఉపయోగించి ఎంచుకోవచ్చు.

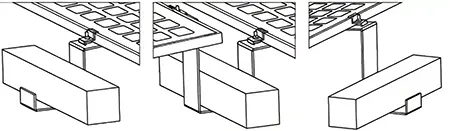

ఇ. ఫ్లాట్ రూఫ్ ఎక్కువగా బ్యాలస్ట్ సిస్టమ్ లేదా ట్రైపాడ్ డిజైన్ను వర్తింపజేస్తుంది.

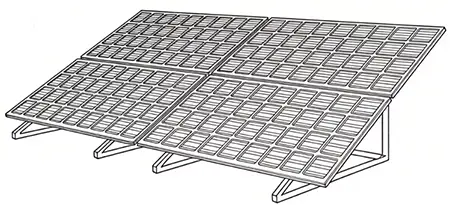

f. త్రిపాద నిర్మాణం ఫ్లాట్ లేదా పిచ్డ్ రూఫ్లపై మెరుగైన సౌర విద్యుత్ ఉత్పత్తి కోసం విభిన్న కోణాలను మరియు అధిక అనుకూలీకరణను కలిగి ఉంటుంది.
మరిన్ని పరిష్కారాలు దయచేసిమమ్మల్ని సంప్రదించండి, మేము మీ పైకప్పుకు సంబంధించి పరిష్కారాలను అందిస్తాము.
రూఫ్ మౌంటు స్ట్రక్చర్ డిజైనింగ్ కారకాలు:
డిజైన్ లోడ్
|
వస్తువులు |
పరామితి (క్రింద సమాచారం ఉదాహరణ) |
|
ప్యానెల్ యొక్క పరిమాణం |
2278*1134*30 |
|
ప్యానెల్ బరువు |
30కిలోలు |
|
ప్యానెల్ ఓరియంటేషన్ |
నిలువు లేదా ప్రకృతి దృశ్యం |
|
ప్యానెల్ యొక్క పరిమాణం/ ప్రతి సెట్ |
1 × 2 = 2 pcs |
|
టిల్ట్ యాంగిల్ |
11° |
|
ప్రాంతీయ గాలి వేగం |
72 మీ/సె (3సె గస్ట్ స్పీడ్) |
|
గ్రౌండ్ స్నో లోడ్లు |
0 Kpa |
|
భూభాగం వర్గం |
3 |
|
గరిష్ట ఎత్తు |
10 మీ |
|
సంస్థాపనా సైట్ |
పైకప్పు |
|
ప్రాంతాలు |
C |
|
డిజైన్ స్టాండర్డ్ |
AS/NZS 1170 (ఉదాహరణ) |
|

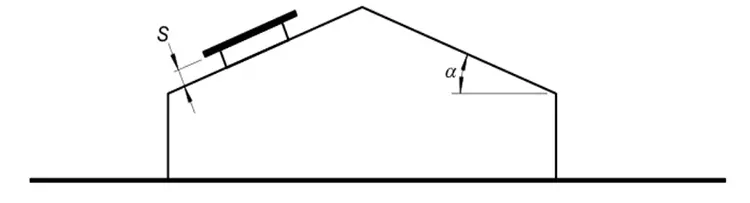

α= 11 ° అయితే |
|
|
|
ఎప్పుడు, |
θ = °,పాజిటివ్ |
= 0.600 |
|
ఎప్పుడు, |
θ = 0 °,ప్రతికూల |
= -1.400 |

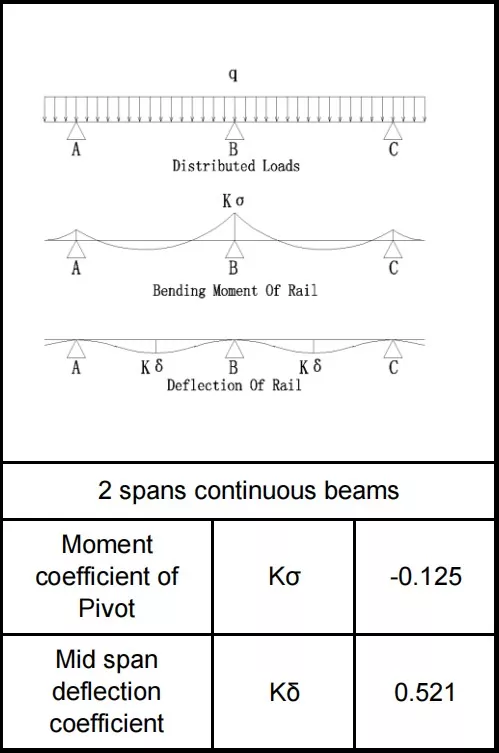

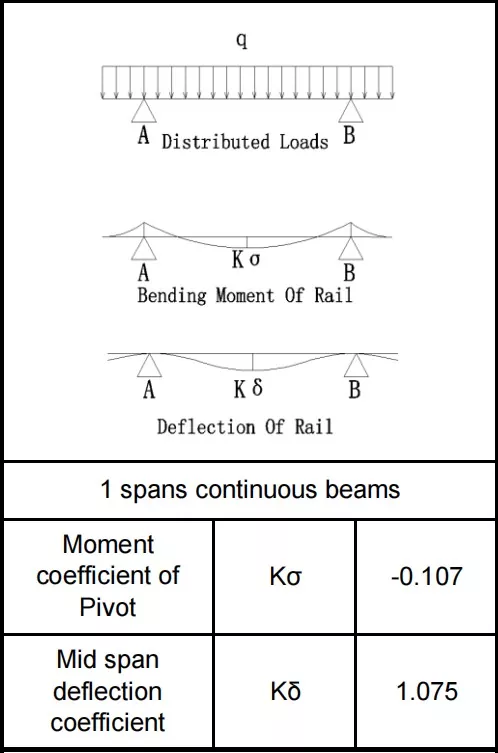

స్ట్రక్చర్ యొక్క ఒత్తిడి గణన
సింగిల్ రైల్ లోడ్ వెడల్పు స్కెచ్ మ్యాప్
పరిధి L=1.050మీ
కాంటిలివర్ Ls=0.200మీ
పరిమాణాల పరిధి n=2
వంపు కోణం θ=11°
పట్టాలు లోడ్ చేయబడిన వెడల్పు B=0.759మీ
లోడ్ కలయికలు
|
రైలు కలయికలను లోడ్ చేయండి |
|||
|
|
X Asix -Qx(N/m) |
Y Asix-Qy(N/m) |
|
|
లోడ్ చేయండి |
స్థిర లోడ్-G |
17.49 |
89.97 |
|
డౌన్ విండ్ లోడ్-W1 |
0 |
718.39 |
|
|
అప్ విండ్ లోడ్-W2 |
0 |
-1676.24 |
|
|
స్నో లోడ్-S |
0.00 |
0.00 |
|
|
లోడ్ కలయికలు |
1.35G |
23.61 |
121.46 |
|
1.2G+0.6S |
20.99 |
107.96 |
|
|
1.2G+W1 |
20.99 |
826.35 |
|
|
0.9G+W2 |
15.74 |
-1595.27 |
|
|
|
|
|
|
సురక్షితమైన సురక్షిత పైకప్పు సౌర ఫలక నిర్మాణ రూపకల్పనను సురక్షితమైన లెక్కింపు పరిస్థితులలో దీర్ఘకాల వినియోగ నిర్మాణాన్ని సపోర్ట్ చేయాలి.
మా నిర్మాణ సేవా జీవితం ≥ 25 సంవత్సరాలు
వారంటీ 10 సంవత్సరాలు.
- View as
సౌర ట్రయాంగిల్ బ్యాలస్ట్ ఫ్లాట్ రూఫ్ మౌంటింగ్ సిస్టమ్
ప్రొఫెషనల్ తయారీదారుగా, మేము మీకు అధిక నాణ్యత గల సోలార్ ట్రయాంగిల్ బ్యాలస్ట్ ఫ్లాట్ రూఫ్ మౌంటింగ్ సిస్టమ్ను అందించాలనుకుంటున్నాము. ఫ్లాట్ రూఫ్ మౌంటింగ్ సిస్టమ్ వివిధ ఫ్లాట్ రూఫ్ సోలార్ ప్యానెల్ ఇన్స్టాలేషన్ కోసం చొచ్చుకుపోని డిజైన్తో రూపొందించబడింది. Topfencesolar రూపొందించిన ఈ బ్యాలస్ట్-సెక్యూర్డ్ సిస్టమ్ పైకప్పు చొచ్చుకుపోయే అవసరాలను తొలగిస్తుంది మరియు పైకప్పులో నీరు లీక్ అయ్యే ప్రమాదాన్ని తొలగిస్తుంది. ఇది వాణిజ్య మరియు పారిశ్రామిక ఫ్లాట్ రూఫ్ అప్లికేషన్లకు అనువైన పరిష్కారం, ఇది యూరప్, ఉత్తర అమెరికా, మెనా మరియు APAC ప్రాంతాలలో బాగా నిరూపించబడింది మరియు ప్రముఖంగా ఉపయోగించబడుతుంది. .
బ్రాండ్:టాప్ ఫెన్సెసోలార్
ఉత్పత్తి పదార్థం:Al6005-T5
ఉత్పత్తి ఫంక్షన్:పైకప్పు సౌర కోసం బ్యాలస్ట్ మోడల్ సంస్థాపన
సేవా జీవితం:≥25 సంవత్సరాలు
బ్యాలస్ట్ ఫ్లాట్ రూఫ్ సోలార్ మౌంటింగ్ సిస్టమ్
వృత్తిపరమైన తయారీదారుగా, Topfencesolar నుండి బ్యాలస్ట్ ఫ్లాట్ రూఫ్ సోలార్ మౌంటింగ్ సిస్టమ్, మీ నిర్మాణ నిబంధనలను పాటిస్తున్నప్పుడు అధిక గాలి వేగం మరియు భారీ మంచును పరిగణనలోకి తీసుకోవడం ద్వారా రూపొందించబడింది.
టాప్ ఫెన్సెసోలార్ ఇంజనీర్ బృందం మీ పైకప్పు నిర్మాణం ఆధారంగా ఆదర్శవంతమైన బ్యాలస్ట్ సిస్టమ్ను తయారు చేస్తోంది, ఖచ్చితమైన నిర్మాణ లోడ్ గణనతో. మేము మీ ఫ్లాట్ రూఫ్ కోసం పూర్తి భద్రతా పరిష్కారాన్ని అందించడానికి గాలి లోడ్, మంచు లోడ్ లెక్కలు మరియు డెడ్ లోడ్తో అనుకరించే పటిష్ట బ్యాలస్ట్ నిర్మాణాన్ని అందిస్తున్నాము.
బ్రాండ్ పేరు:టాప్ ఫెన్సెసోలార్
ఉత్పత్తి పదార్థం:అల్యూమినియం
ఉత్పత్తి ఫంక్షన్:బ్యాలస్ట్ మద్దతు వ్యవస్థ
సేవా జీవితం:≥25 సంవత్సరాలు
టాప్ ఫెన్సెసోలార్ ఇంజనీర్ బృందం మీ పైకప్పు నిర్మాణం ఆధారంగా ఆదర్శవంతమైన బ్యాలస్ట్ సిస్టమ్ను తయారు చేస్తోంది, ఖచ్చితమైన నిర్మాణ లోడ్ గణనతో. మేము మీ ఫ్లాట్ రూఫ్ కోసం పూర్తి భద్రతా పరిష్కారాన్ని అందించడానికి గాలి లోడ్, మంచు లోడ్ లెక్కలు మరియు డెడ్ లోడ్తో అనుకరించే పటిష్ట బ్యాలస్ట్ నిర్మాణాన్ని అందిస్తున్నాము.
బ్రాండ్ పేరు:టాప్ ఫెన్సెసోలార్
ఉత్పత్తి పదార్థం:అల్యూమినియం
ఉత్పత్తి ఫంక్షన్:బ్యాలస్ట్ మద్దతు వ్యవస్థ
సేవా జీవితం:≥25 సంవత్సరాలు
ఫ్లాట్ రూఫ్ సోలార్ మౌంటు కిట్స్ సిస్టమ్
Xiamen Topfencesolar చైనాలో సోలార్ మౌంట్ ఉత్పత్తుల కోసం ప్రముఖ తయారీదారులలో ఒకటి, మేము అధిక నాణ్యత గల ఫ్లాట్ రూఫ్ సోలార్ మౌంటింగ్ కిట్స్ సిస్టమ్ను సరఫరా చేస్తాము. ప్రొఫెషనల్ డిజైన్ మరియు OEM సేవను కస్టమర్ల డిమాండ్లకు అనుగుణంగా అందించవచ్చు.
బ్రాండ్ పేరు:టాప్ ఫెన్సెసోలార్
ఉత్పత్తి పదార్థం:అల్యూమినియం అల్ 6005-T5/ T6, హాట్ డిప్ గాల్వనైజ్డ్ స్టీల్
ఉత్పత్తి ఫంక్షన్:మెటల్ పైకప్పు సౌర మౌంటు
సేవా జీవితం:≥25 సంవత్సరాలు
సోలార్ బ్యాలస్ట్ మౌంటింగ్ సిస్టమ్
ప్రొఫెషనల్ తయారీదారుగా, Topfencesolar ద్వారా ఉత్పత్తి చేయబడిన నాన్-పెనెట్రేటింగ్ సోలార్ బ్యాలస్ట్ మౌంటింగ్ సిస్టమ్, పైకప్పులపై వ్యవస్థాపించే సౌర ఫలకాల కోసం స్థిరమైన మరియు డ్రిల్లింగ్ చేయని పరిష్కారాన్ని అందిస్తుంది. ఇది సౌర ఫలకాలను భద్రపరచడానికి కాంక్రీట్ స్లాబ్లు లేదా బ్యాలస్ట్ ట్రేలు వంటి వెయిటెడ్ ఆధారిత కాంక్రీట్ బ్లాక్లపై ప్రత్యుత్తరాలు. కాంక్రీటు పైకప్పులను చొచ్చుకుపోవడానికి విస్తరణ యాంకర్ బోల్ట్లను ఉపయోగించాల్సిన అవసరం లేదు. సరళీకృత పరిష్కారం పైకప్పు సమగ్రతను ఉంచుతుంది, మరియు సంస్థాపన సమయాన్ని తగ్గిస్తుంది, నీటి లీకేజీల ప్రమాదాన్ని తొలగిస్తుంది. సౌర ఫలకాలను చౌకగా, సులభంగా మరియు వేగంగా ఇన్స్టాల్ చేయడం.
బ్రాండ్ పేరు:టాప్ ఫెన్సెసోలార్
ఉత్పత్తి పదార్థం:హాట్-డిప్ గాల్వనైజ్డ్ Q235 స్టీల్
ఉత్పత్తి ఫంక్షన్:మెటల్ పైకప్పు సౌర మౌంటు
మాడ్యూల్ ఓరియంటేషన్:ప్రకృతి దృశ్యం లేదా నిలువు
బ్రాండ్ పేరు:టాప్ ఫెన్సెసోలార్
ఉత్పత్తి పదార్థం:హాట్-డిప్ గాల్వనైజ్డ్ Q235 స్టీల్
ఉత్పత్తి ఫంక్షన్:మెటల్ పైకప్పు సౌర మౌంటు
మాడ్యూల్ ఓరియంటేషన్:ప్రకృతి దృశ్యం లేదా నిలువు
టైల్ రూఫ్ హుక్ మౌంటు సిస్టమ్
చైనా నుండి ఉత్పత్తి చేయబడిన Topfencesolar బ్రాండ్ టైల్ రూఫ్ హుక్ మౌంటింగ్ సిస్టమ్, ఇది టైల్ రూఫ్ హుక్స్ మరియు బిగింపులతో అల్యూమినియం పట్టాలపై అమర్చడం ద్వారా పిచ్డ్ టైల్ రూఫ్టాప్పై సౌర ఫలకాలను సపోర్ట్ చేయడానికి సులభమైన మరియు వేగవంతమైన ఇన్స్టాలేషన్ పరిష్కారం. ఆన్-సైట్ వెల్డింగ్ అవసరం లేదు, మరియు పైకప్పు నిర్మాణానికి నష్టం లేదు.
బ్రాండ్ పేరు:టాప్ ఫెన్సెసోలార్
ఉత్పత్తి పదార్థం:SUS304 ఉక్కు
ఉత్పత్తి ఫంక్షన్:నివాస, వాణిజ్య లేదా పారిశ్రామిక టైల్ పైకప్పులు
సేవా జీవితం:20 సంవత్సరాలు
బ్రాండ్ పేరు:టాప్ ఫెన్సెసోలార్
ఉత్పత్తి పదార్థం:SUS304 ఉక్కు
ఉత్పత్తి ఫంక్షన్:నివాస, వాణిజ్య లేదా పారిశ్రామిక టైల్ పైకప్పులు
సేవా జీవితం:20 సంవత్సరాలు
టైల్ రూఫ్ సోలార్ మౌంట్
వృత్తిపరమైన తయారీదారుగా, Topfencesolar R&D మరియు టైల్ రూఫ్ కోసం టైల్ రూఫ్ సోలార్ మౌంట్ సిస్టమ్ తయారీలో ప్రత్యేకత కలిగి ఉంది. అల్యూమినియం పదార్థం తేలికైన, తుప్పు-నిరోధకత మరియు సులభమైన ఇన్స్టాలేషన్తో అధునాతనమైనది. అల్యూమినియం హుక్స్ టైల్ రూఫ్ (వాన్జెంగ్) మరియు భద్రతను లోపలికి ఉంచగలవు. ఈ అప్లికేషన్ మార్కెట్ జర్మనీ, స్పెయిన్, ఇటలీ, నెదర్లాండ్స్ మొదలైన యూరప్ను మరియు ఇండోనేషియా, థాయిలాండ్, వియత్నాం మొదలైన ఆసియా దేశాలను కవర్ చేస్తుంది.
ఉత్పత్తి బ్రాండ్:టాప్ ఫెన్సెసోలార్
ఉత్పత్తి పదార్థం:హై గ్రేడ్ అల్యూమినియం
ఉత్పత్తి ఫంక్షన్:రూఫ్ హుక్ పట్టాలను మౌంట్ చేస్తుంది మరియు సోలార్ ప్యానెల్లకు మద్దతు ఇస్తుంది
సేవా జీవితం:≥25 సంవత్సరాలు
ఉత్పత్తి బ్రాండ్:టాప్ ఫెన్సెసోలార్
ఉత్పత్తి పదార్థం:హై గ్రేడ్ అల్యూమినియం
ఉత్పత్తి ఫంక్షన్:రూఫ్ హుక్ పట్టాలను మౌంట్ చేస్తుంది మరియు సోలార్ ప్యానెల్లకు మద్దతు ఇస్తుంది
సేవా జీవితం:≥25 సంవత్సరాలు
చైనాలో నమ్మకమైన సోలార్ ప్యానెల్ రూఫ్ మౌంట్లు తయారీదారు మరియు సరఫరాదారుగా, మేము మా ఫ్యాక్టరీని కలిగి ఉన్నాము. అనుకూలీకరించిన ఉత్పత్తుల ధరల జాబితాను పొందడానికి, దయచేసి మమ్మల్ని సంప్రదించండి.
