పైకప్పుకు సోలార్ ప్యానెల్ ఎలా మౌంట్ చేయాలి?

సోలార్ పవర్ స్టేషన్‌ను ఇన్‌స్టాల్ చేయడం వల్ల విద్యుత్ బిల్లులపై ఆదా చేయడం లేదా వాటిని పూర్తిగా మాఫీ చేయడం వంటి అనేక ప్రయోజనాలను పొందవచ్చు.

సౌర శక్తి యొక్క అనేక సౌలభ్యాలను ఆస్వాదించడానికి, పైకప్పుపై దీన్ని వ్యవస్థాపించడం మొదట అత్యంత తక్కువ ఖర్చుతో కూడుకున్న ఎంపిక.

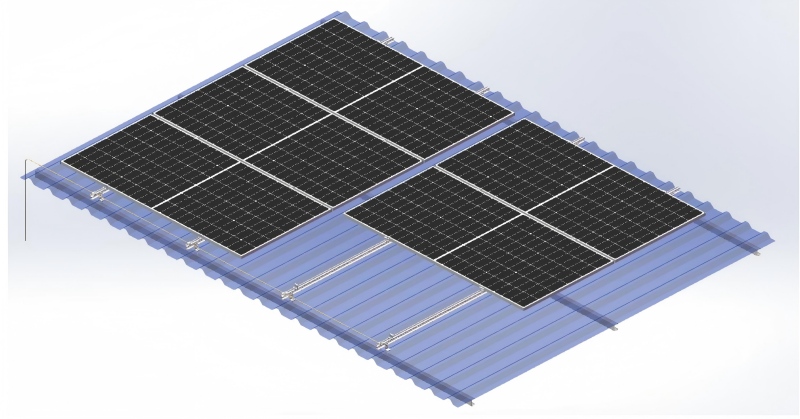

ది గైడ్ ఆఫ్ మౌంట్ ఎ సోలార్ ప్యానెల్ టు రూఫ్

అవసరమైన భాగాలు మరియు సామగ్రి నుండి ఉత్తమ ఇన్‌స్టాలేషన్ స్థానాలు మరియు దశల వారీ ఆపరేషన్ సూచనల వరకు, మీరు తెలుసుకోవలసిన మొత్తం సమాచారాన్ని ఇక్కడ చూడవచ్చు. దీనితో స్థిరమైన ఇన్‌స్టాలేషన్ భాగాన్ని తీసుకోండిఎల్-అడుగులుమరియు గైడ్ పట్టాలను ఉదాహరణగా చెప్పవచ్చు. స్థిర సౌర ఫలకాలను వ్యవస్థాపించడానికి అవసరమైన భాగాలు ఎక్కువగా తయారీదారుపై ఆధారపడి ఉంటాయి, అయితే అవి ఏ సోలార్ ప్యానెల్ ఇన్‌స్టాలేషన్ పద్ధతికైనా ఎక్కువ లేదా తక్కువ ఒకే విధంగా ఉంటాయి. పూర్తి సెట్‌లో భాగాలు, ఇన్వర్టర్ కేబుల్‌లు, MC4 కనెక్టర్లు, L పిన్స్ + గైడ్ పట్టాలు, అల్యూమినియం అల్లాయ్ బ్రాకెట్‌లు మొదలైనవి మరియు ముఖ్యంగా నిర్మాణ సాధనాలు ఉంటాయి. ఈ రకమైన ఇన్‌స్టాలేషన్ సిస్టమ్‌లో, మీరు కనెక్ట్ చేసే భాగాలలో రంధ్రాలు వేయాలి మరియు మొత్తం నిర్మాణం పైకప్పుపై గట్టిగా వ్యవస్థాపించబడిందని నిర్ధారించడానికి ఇన్‌స్టాలేషన్ గైడ్ పట్టాలపై వాటిని పరిష్కరించాలి. సపోర్ట్ బ్రాకెట్ ఇన్‌స్టాలేషన్ కిట్‌ల సమితి ఈ ఇన్‌స్టాలేషన్ అవసరాన్ని బాగా తీర్చగలదు. ఇతర ఇన్‌స్టాలేషన్ పద్ధతులలో బోల్ట్ ఇన్‌స్టాలేషన్ మరియు ప్రెజర్ బ్లాక్ ఇన్‌స్టాలేషన్ ఉన్నాయి. వీటితో పాటు, మీరు ఈ క్రింది సాధనాలను కూడా సిద్ధం చేయాలి: • రెంచ్ • సెట్ స్క్వేర్ • వాటర్‌ప్రూఫ్ టార్పాలిన్ మొదలైనవి.

ఈ సందర్భంలో L- ఆకారపు అడుగులు మరియు గైడ్ పట్టాలతో అల్యూమినియం పదార్థాలను ఉపయోగిస్తుంది. ఈ పదార్ధం అధిక బలం, తక్కువ బరువు మరియు తుప్పు నిరోధకతను కలిగి ఉంటుంది. అల్యూమినియం పదార్థాలను మూలలో ఉన్న పదార్థాలలో ప్రాసెస్ చేయడం సులభం, ఇవి సాధారణ సాధనాలు మరియు అంత ప్రొఫెషనల్ లేని వ్యక్తులకు అనుకూలంగా ఉంటాయి. అదనంగా, అల్యూమినియం చాలా సోలార్ ప్యానెల్‌ల ఫ్రేమ్‌లకు అనుకూలంగా ఉంటుంది, కాబట్టి కుటుంబాలు నిపుణులను పిలవాల్సిన అవసరం లేకుండా స్వయంగా వాటిని ఇన్‌స్టాల్ చేసుకోవచ్చు.

కిందివి వివరణాత్మక సంస్థాపన దశలు:

దయచేసి మీ రూఫ్ సోలార్ సిస్టమ్‌ను ఇన్‌స్టాల్ చేసే ముందు ఈ మొత్తం మాన్యువల్‌ని జాగ్రత్తగా చదవండి.

*L-ఫీట్ రూఫ్ మౌంటు సొల్యూషన్ యొక్క ఇన్‌స్టాలేషన్ సూచనలను ఖచ్చితంగా అనుసరించడం వల్ల ఉత్పత్తి యొక్క నిర్మాణ అవసరాలు మరియు సంబంధిత ప్రమాణాలకు అనుగుణంగా ఉంటాయి. ఇన్‌స్టాలేషన్ సమయంలో, దయచేసి సంబంధిత భద్రతా నిబంధనలను ఖచ్చితంగా పాటించండి మరియు సంబంధిత ప్రాంతీయ నిబంధనలకు శ్రద్ధ వహించండి.

ఇన్‌స్టాలర్‌లు కింది నిబంధనలకు కట్టుబడి ఉండాలి.

1. ఈ మాన్యువల్‌ను భర్తీ చేసే ఏవైనా వర్తించే అన్ని స్థానిక లేదా జాతీయ బిల్డింగ్ కోడ్‌లకు అనుగుణంగా ఉండాలి;

2. బ్రాకెట్‌ల వంటి ఉత్పత్తులు నిర్దిష్ట ఇన్‌స్టాలేషన్‌లు మరియు ఇన్‌స్టాలేషన్ పరిసరాలకు అనుకూలంగా ఉన్నాయని నిర్ధారించుకోండి;

3. దయచేసి మా కంపెనీ అందించిన ఉపకరణాలు మరియు మీరు తీసుకొచ్చే ఇన్‌స్టాలేషన్ సాధనాలను ఉపయోగించండి. (ప్రత్యామ్నాయ ఉపకరణాలను ఉపయోగించి నిర్మాణానికి మా కంపెనీ ఎటువంటి బాధ్యత వహించదు);

4. రీసైకిల్ చేయడం ఎలా: దయచేసి స్థానిక నిబంధనలను అనుసరించండి;

5. ఆపరేషన్ సిబ్బంది: రెండు కంటే తక్కువ ప్రొఫెషనల్ సోలార్ ప్యానెల్ ఇన్‌స్టాలర్‌లు ఉండేలా చూసుకోండి;

6. ఎలక్ట్రికల్ సంబంధిత పరికరాల సంస్థాపన ప్రొఫెషనల్ ఎలక్ట్రీషియన్లచే పూర్తి చేయబడిందని నిర్ధారించుకోండి;

7. సౌర ఫలక శ్రేణి యొక్క విద్యుత్ భాగాల యొక్క సురక్షిత సంస్థాపనను నిర్ధారించుకోండి.

ప్రధాన లక్షణాలు

a. చెక్క కిరణాలు లేదా ఉక్కు కిరణాల మద్దతుతో నిచ్చెన ఆకారపు రంగు ఉక్కు టైల్ పైకప్పుల కోసం ప్రధానంగా ఉపయోగిస్తారు

బి. తేలికైన డిజైన్, మన్నికైనది మరియు అందమైనది, సమీకరించడం సులభం మరియు త్వరగా ఇన్‌స్టాల్ చేయడం

సి. మార్కెట్‌లోని అన్ని రకాల ఫ్రేమ్డ్ మరియు ఫ్రేమ్‌లెస్ సోలార్ ప్యానెల్ ఇన్‌స్టాలేషన్‌లకు అనుకూలం

డి. భాగాలు కర్మాగారంలో ముందే అసెంబుల్ చేయబడతాయి మరియు సైట్ ఇన్‌స్టాలేషన్ సమయాన్ని ఆదా చేయడానికి సహేతుకంగా ప్యాక్ చేయబడతాయి

1. వివరణ

ఈ వ్యవస్థ అల్యూమినియం మిశ్రమం ఉపకరణాలను ఉపయోగిస్తుంది,అల్యూమినియం పట్టాలుమరియు స్టెయిన్‌లెస్ స్టీల్ బోల్ట్‌లు, మరియు చెక్క కిరణాలు లేదా ఉక్కు కిరణాల మద్దతుతో నిచ్చెన ఆకారపు రంగు ఉక్కు టైల్ పైకప్పులకు అనుకూలంగా ఉంటుంది.

సిస్టమ్‌ను ఇన్‌స్టాల్ చేసే ముందు, దయచేసి కింది ఇన్‌స్టాలేషన్ సూచనలను జాగ్రత్తగా చదవండి. మరియు ఇన్‌స్టాలేషన్ సమయంలో దయచేసి స్థానిక చట్టాలను పాటించండి.

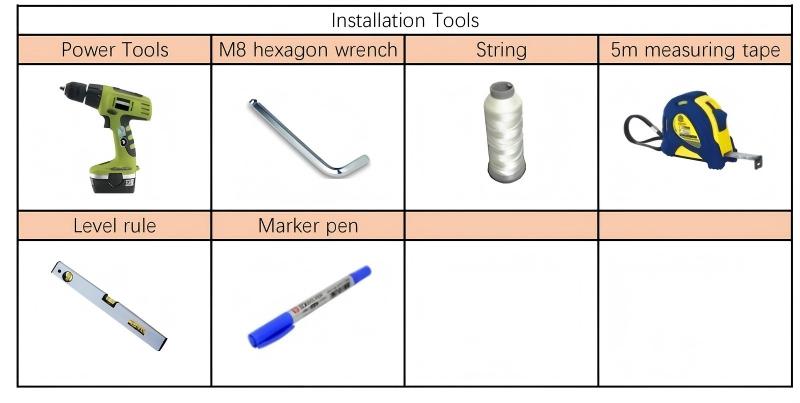

2. ఇన్‌స్టాలేషన్ టూల్స్

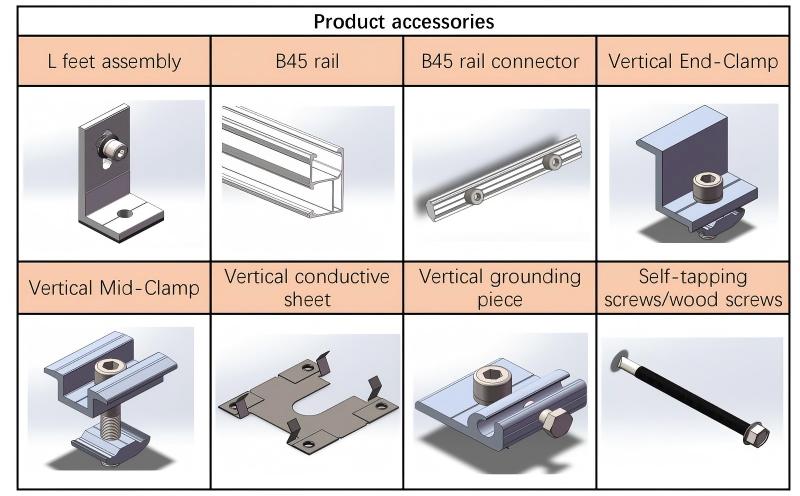

3. ఉత్పత్తి ఉపకరణాలు

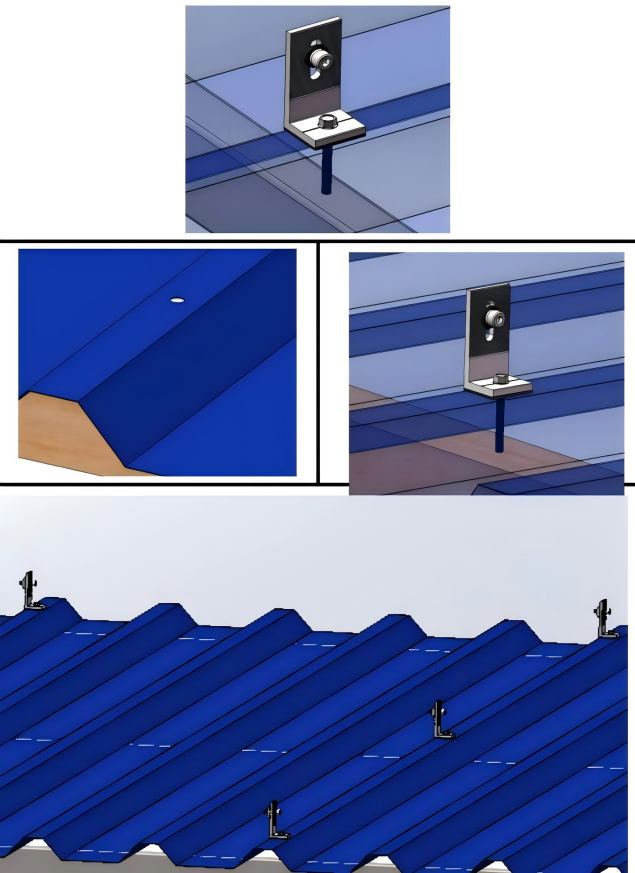

4.1 L-ఫుట్‌ను ఇన్‌స్టాల్ చేస్తోంది

మద్దతు పుంజం యొక్క పదార్థం ప్రకారం, ట్రాపజోయిడల్ కలర్ స్టీల్ టైల్ యొక్క శిఖరం స్థానంలో L-అడుగుల అసెంబ్లీని ఇన్‌స్టాల్ చేయడానికి మరియు పరిష్కరించడానికి స్వీయ-డ్రిల్లింగ్ స్క్రూలు (సపోర్ట్ బీమ్ ఒక ఉక్కు పుంజం) లేదా కలప మరలు (సపోర్ట్ బీమ్ ఒక చెక్క పుంజం) ఉపయోగించండి.

PS: ట్రాపెజోయిడల్ స్టీల్ టైల్స్‌కు మద్దతు ఇచ్చే పర్లిన్‌లు చెక్క కిరణాలతో తయారు చేయబడితే, కలప స్క్రూలను చొప్పించడాన్ని సులభతరం చేయడానికి ముందుగానే రంగు ఉక్కు పలకలలో φ6mm యొక్క చిన్న రంధ్రం వేయడానికి డ్రిల్లింగ్ సాధనాన్ని ఉపయోగించడం అవసరం.

డ్రాయింగ్ ప్రకారం అమర్చండి మరియు పై పద్ధతిని ఉపయోగించి మిగిలిన L-అడుగుల అసెంబ్లీలను ఇన్‌స్టాల్ చేయండి.

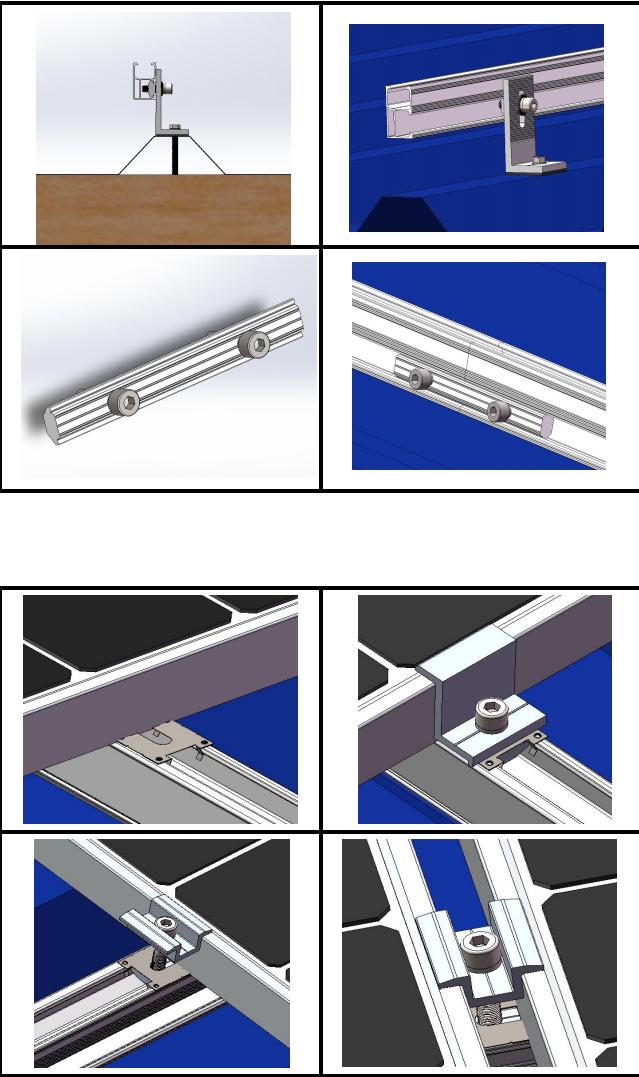

4.2 B45 రైలును వ్యవస్థాపించడం

ఇప్పటికే ఇన్‌స్టాల్ చేయబడిన మరియు స్థిరంగా ఉన్న L అడుగుల భాగం యొక్క ముడతలుగల ఉపరితలంతో సమలేఖనం చేయడానికి B45 రైలు యొక్క ముడతలుగల ఉపరితలం యొక్క దిశను సర్దుబాటు చేయండి మరియు రైలును లాక్ చేయడానికి హుక్‌పై షట్కోణ బోల్ట్‌ను బిగించడానికి M8 షట్కోణ రెంచ్‌ను ఉపయోగించండి.

రైలు జాయింట్ స్థానంలో రైలు కనెక్టర్‌ను ఇన్‌స్టాల్ చేయండి మరియు రెండు చివర్లలోని కీళ్లను లాక్ చేయడానికి రైలు కనెక్టర్‌పై షట్కోణ బోల్ట్‌లను బిగించడానికి M8 షట్కోణ రెంచ్‌ని ఉపయోగించండి.

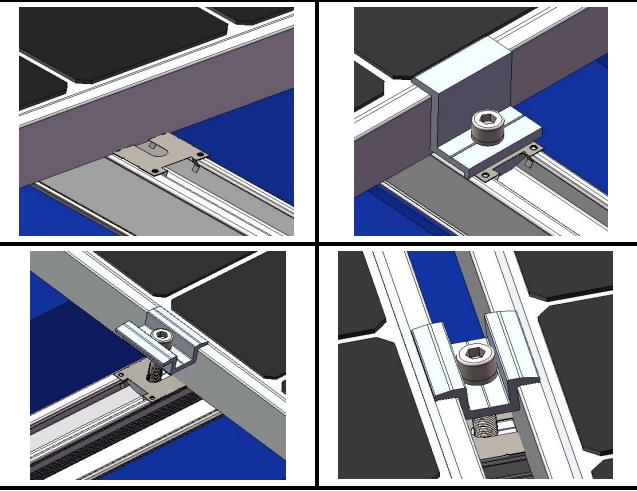

4.3 సౌర ఫలకాలను వ్యవస్థాపించడం

రైలుపై సోలార్ ప్యానెల్ ఉంచండి, ముగింపు అసెంబ్లీ స్థానాన్ని సర్దుబాటు చేయండి మరియు ఎండ్-క్లాంప్‌తో దాన్ని పరిష్కరించండి (వాహక షీట్‌తో అమర్చబడి ఉంటే, రైలు స్లాట్‌లోకి వాహక షీట్‌ను నొక్కండి, స్థానాన్ని సర్దుబాటు చేయండి మరియు సోలార్ ప్యానెల్ యొక్క మెటల్ ఫ్రేమ్‌తో వాహక షీట్ యొక్క ఒక చివరను నొక్కండి).

మధ్య సోలార్ ప్యానెల్ యొక్క స్థానాన్ని సర్దుబాటు చేసిన తర్వాత, దాన్ని దానితో పరిష్కరించండిమధ్య బిగింపు(వాహక షీట్ అమర్చబడి ఉంటే, రైలు స్లాట్‌లోకి వాహక షీట్‌ను నొక్కండి మరియు స్థానాన్ని సర్దుబాటు చేసిన తర్వాత, వాహక షీట్ యొక్క రెండు చివరలను నొక్కడానికి రెండు వైపులా సోలార్ ప్యానెల్‌ల మెటల్ ఫ్రేమ్‌లను ఉపయోగించండి)

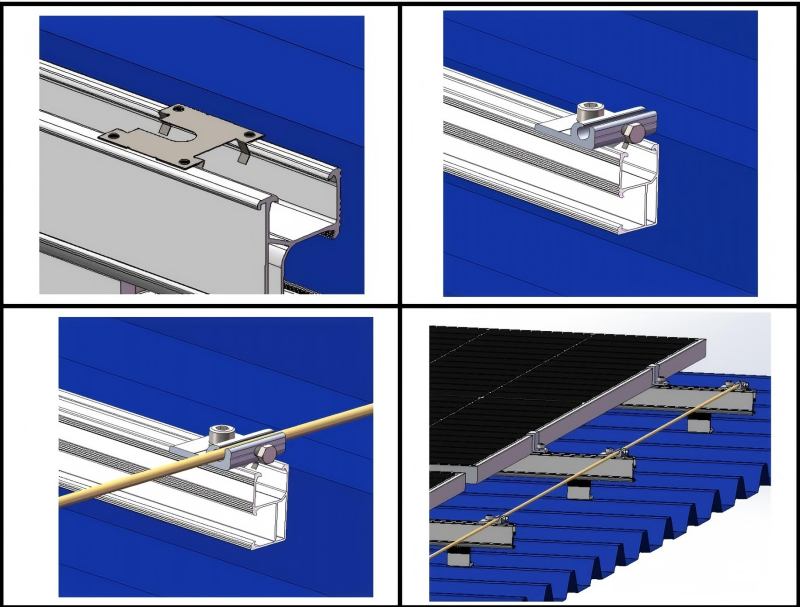

4.4 గ్రౌండింగ్ అమరికను ఇన్స్టాల్ చేయడం

(1) రైలు చివరిలో వాహక షీట్‌ను ఇన్‌స్టాల్ చేయండి.

(2) అప్పుడు గ్రౌండింగ్ కాంపోనెంట్‌ను ఇన్‌స్టాల్ చేయండి.

(3) మిగిలిన పట్టాల చివర్లలో గ్రౌండింగ్ క్లిప్‌లను ఇన్‌స్టాల్ చేయండి.

(4) ఈ గ్రౌండింగ్ క్లిప్‌ల ద్వారా రాగి తీగను పాస్ చేయండి, షట్కోణ బోల్ట్‌లను బిగించి, చివరకు గ్రౌండింగ్ కాపర్ వైర్‌ను గ్రౌండ్ చేయండి.
